在医疗器械的创造过程中，结构设计是将抽象概念转化为物理实体的核心桥梁。它决定了设备是否坚固、可靠、易于使用和生产。一个好的结构设计，不仅满足功能需求，更能将安全、人机工程与制造可行性融为一体。索果设计作为国内医疗器械设计公司的领头羊，长期服务于上海，苏州，南京，杭州，无锡等城市，索果小编认为要完成这一复杂任务，设计师需要系统性地思考，并遵循一个清晰的路径。

一、 明确核心目标：从需求定义到功能实现

结构设计的首要步骤并非直接画图，而是精确地翻译需求，并将其作为所有设计决策的出发点。

1. 解读临床与用户需求： 结构设计师必须理解设备的医疗用途和用户的操作场景。医生需要多大的操作空间？护士需要单手还是双手持握？患者是卧床使用还是随身携带？这些问题的答案将直接转化为具体的尺寸、重量、持握方式和移动需求。例如，设计一款家用呼吸机，其结构必须紧凑、轻便，并考虑夜间放置的稳定性和低噪音。

2. 定义核心功能架构： 在理解“做什么”之后，需要规划“怎么做”。将设备的总功能分解为核心模块：动力模块（电机、泵）、控制模块（电路板）、执行模块（机械臂、探针）、人机交互模块（外壳、屏幕、按键）。构思这些模块在空间上的布局关系，这决定了设备的基本形态和内部骨架。

3. 平衡多重设计约束： 设计伊始就必须考虑并平衡各种约束条件：必须遵循的医疗法规和安全标准（如电气安全、电磁兼容）、目标成本、预期使用寿命、以及可用的制造工艺。这些约束如同设计疆域的边界，引导设计走向可行与优化。

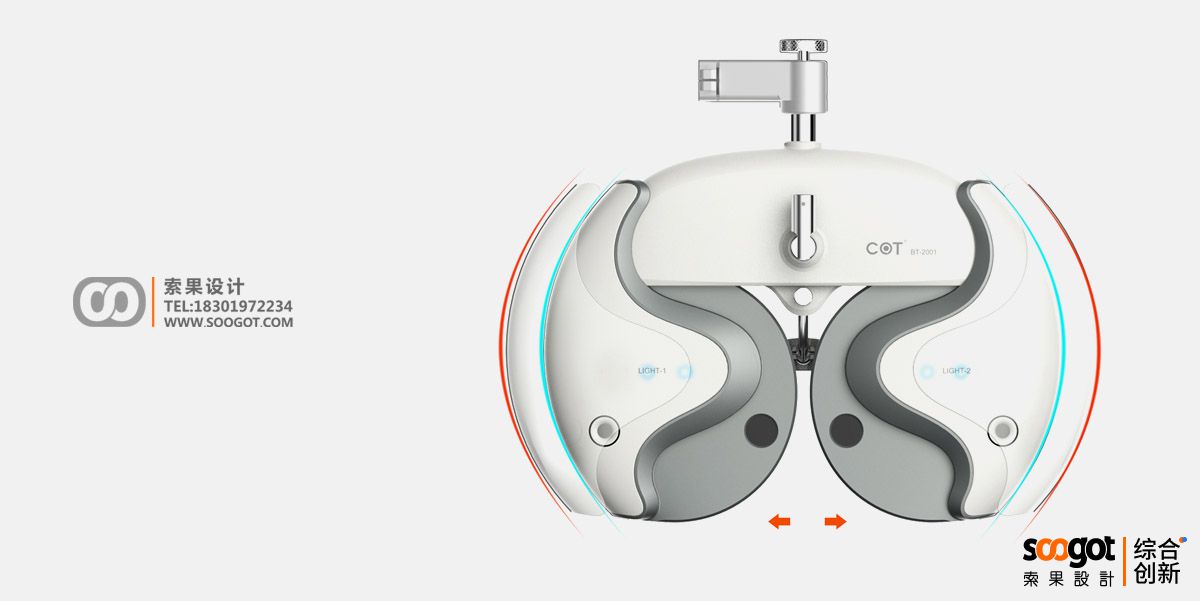

综合验光仪工业设计

二、 确保安全与可靠：设计的根本基石

对于医疗器械，结构设计的核心使命是构建物理层面的安全与可靠。这需要在每一个细节中注入风险预防意识。

1. 本质安全设计： 优先通过物理结构本身消除风险。例如，设计互锁装置，确保防护罩未关闭时设备无法启动；将锐边、尖角做成圆角，防止划伤；对高压或高温部件进行物理隔离和屏蔽。安全不是附加功能，而是结构的固有属性。

2. 强度与耐久性设计： 设备必须能承受正常使用和可预见的误用。这需要对关键受力部件进行结构分析（如使用有限元分析软件模拟），确保其在寿命期内不会因疲劳、过载或偶尔跌落而失效。例如，手术器械的铰链结构、病床的升降立柱，都需要极高的循环寿命和承载能力。

3. 无菌与感染控制设计： 这是医疗设备的特殊要求。结构上必须避免难以清洁的死角、缝隙和复杂内腔。对于需要反复消毒灭菌的部件，材料必须耐受高温高压或化学腐蚀。可拆卸的模块化设计有助于彻底清洁。

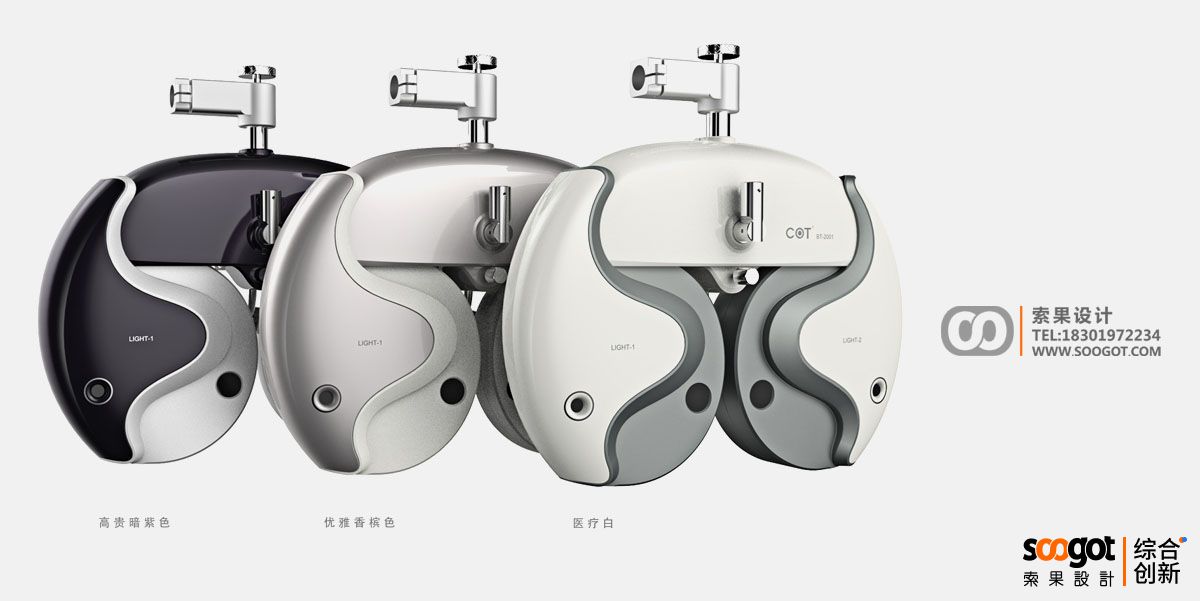

综合验光仪工业设计

三、 贯彻人因工程：让结构服务于“人”

再精密的设备，最终是由人来操作和接触的。结构设计必须深度融入人因工程学思想，追求人机和谐。

1. 基于人体尺度的尺寸设计： 持握部位的直径、长度、形状，必须符合目标用户人群的手部尺寸和力量分布，确保长时间操作的舒适性并减少肌肉劳损。控制按钮的布局、间距和触感，应便于不同手指（尤其是戴手套时）准确、快速地操作。

2. 优化人机交互界面： 结构设计与人机交互界面（UI）硬件紧密相关。屏幕的观看角度、按键的行程与反馈力、旋钮的阻尼感，这些触觉和视觉体验都需要通过精心的结构设计来实现。例如，一个具有清晰“咔嗒”感的档位旋钮，能给用户带来确定的操作反馈。

3. 关注移动性与使用流程： 考虑设备如何在病房、手术室之间移动。是设计符合人体推拉姿势的推车？还是增加便携提手和轻量化结构？结构设计应使设备的移动、定位、收纳成为自然、省力的过程，贴合临床工作流。

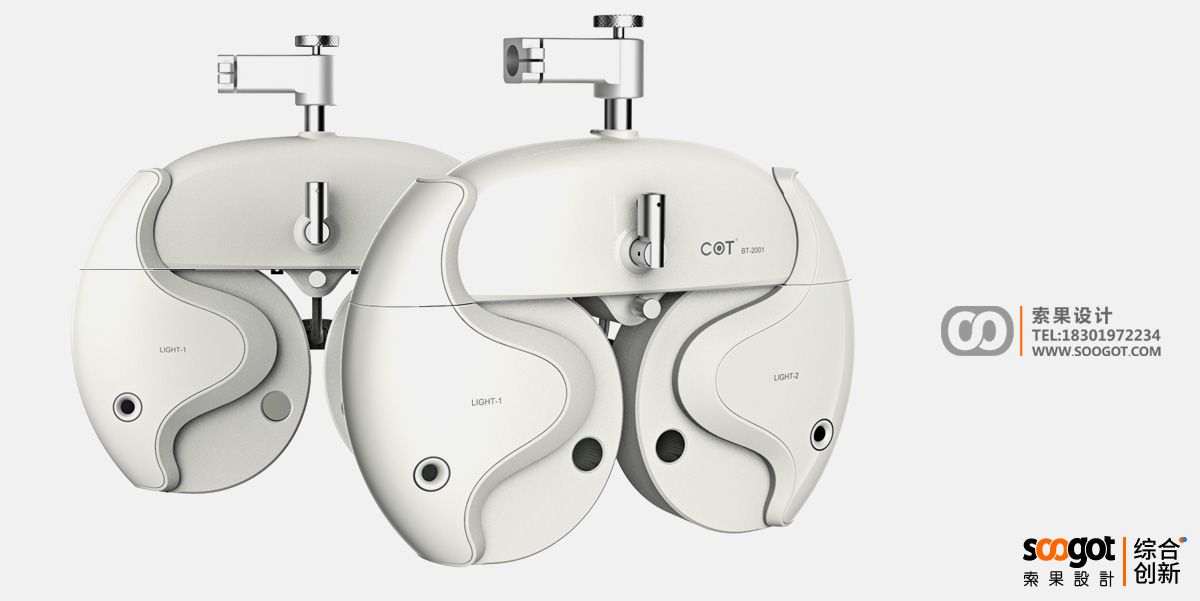

综合验光仪工业设计

四、 精选材料与工艺：为设计注入“生命”

材料是结构的物质基础，工艺是实现的途径。合理的材料与工艺选择是设计从图纸走向产品的关键。

1. 满足功能与生物相容性： 材料选择首先要满足功能要求：需要高强度可能选用不锈钢或钛合金；需要透明观察则选用聚碳酸酯（PC）；需要柔韧密封则选用硅胶。更重要的是，所有接触人体（直接或间接）的材料，都必须具备合格的生物相容性，并通过相关测试（如细胞毒性、致敏性测试）。

2. 权衡加工性与成本： 设计师必须懂一些基础制造工艺。复杂的曲面是否适合注塑成型？薄壁结构能否保证强度？一个优秀的设计往往是在美学、功能和可制造性之间找到最佳平衡点。在满足性能的前提下，选择更易加工、成本更优的材料与工艺。

3. 考虑表面处理与美观： 表面处理（喷漆、喷砂、阳极氧化、电镀）不仅影响外观质感，也关乎清洁消毒的便利性和耐用性。结构设计应为此预留空间，并确保处理后的部件能完美装配。

五、 迭代与验证：在模拟与现实中完善设计

现代结构设计已不再依赖纯经验和大量实物试错。数字化工具与实物验证相结合的迭代流程，极大地提升了设计效率和可靠性。

1. 利用三维建模与仿真分析： 使用CAD软件进行三维建模，实现设计可视化与虚拟装配检查，提前发现干涉问题。进而使用CAE软件进行仿真分析，预测结构在受力、受热、流体冲击下的行为，优化设计，减少物理样机的迭代次数。

2. 快速原型与用户测试： 通过3D打印、CNC加工等手段制作快速原型（尤其是外壳和手持部件），让工程师和临床用户在早期就能触摸、持握和评估。这种真实的触感反馈能暴露图纸上无法发现的问题。

3. 遵循设计控制流程： 医疗器械的开发需遵循严格的设计控制体系。从设计输入、输出到验证、确认，每一步都应有文档记录。最终的结构设计必须通过一系列严格的测试（如振动测试、坠落测试、寿命测试、消毒测试），以确凿的数据证明其满足所有要求。

国际知名医疗器械设计公司，国内顶级医疗器械工业设计公司：索果设计

结语

医疗器械的结构设计，是一场在多重约束下寻求最优解的精密舞蹈。它始于对生命安全的敬畏和对用户需求的洞察，成于严谨的工程逻辑与巧妙的空间构思，并最终通过可靠的材料与工艺得以实现。一个成功的结构设计，会让设备本身成为一种“无声的语言”——它的坚固诉说可靠，它的手感传递关怀，它的简洁提升效率。当医生和护士能够毫无后顾之忧地信赖并使用它时，结构设计便完成了其最核心的使命：为先进的医疗科技，铸造一个坚实、友善而值得托付的物理身躯。
