医疗器械的结构设计绝非简单的“造个壳子”，而是在生命安全的刚性约束下，平衡功能、成本与创新的精密艺术。要在这场高风险的平衡术中胜出，必须严守五大核心标准：

一、安全可靠：不可撼动的设计基石

安全是医疗设计的绝对红线，结构必须为风险预埋防线：

1.防错设计贯穿细节：

麻醉机气体接口采用“针阀+旋槽”唯一匹配结构，物理杜绝氧气与笑气接反风险；

手术电刀脚踏开关带防护栏，避免误踩启动。

2.失效模式主动防御：

输液泵传动机构设置过载离合片，电机卡死时自动断开而非扯断管路；

植入支架采用镂空网格结构，即使局部断裂仍保持整体功能。

3.极端环境耐受：

除颤仪外壳通过1.5米跌落测试，内部电路板加缓冲硅胶垫；

野外急救设备结构密封达IP67级，抗暴雨沙尘侵袭。

安全标准不是“合格线”，而是“生存线”——任何炫酷创新都不能以牺牲安全为代价。

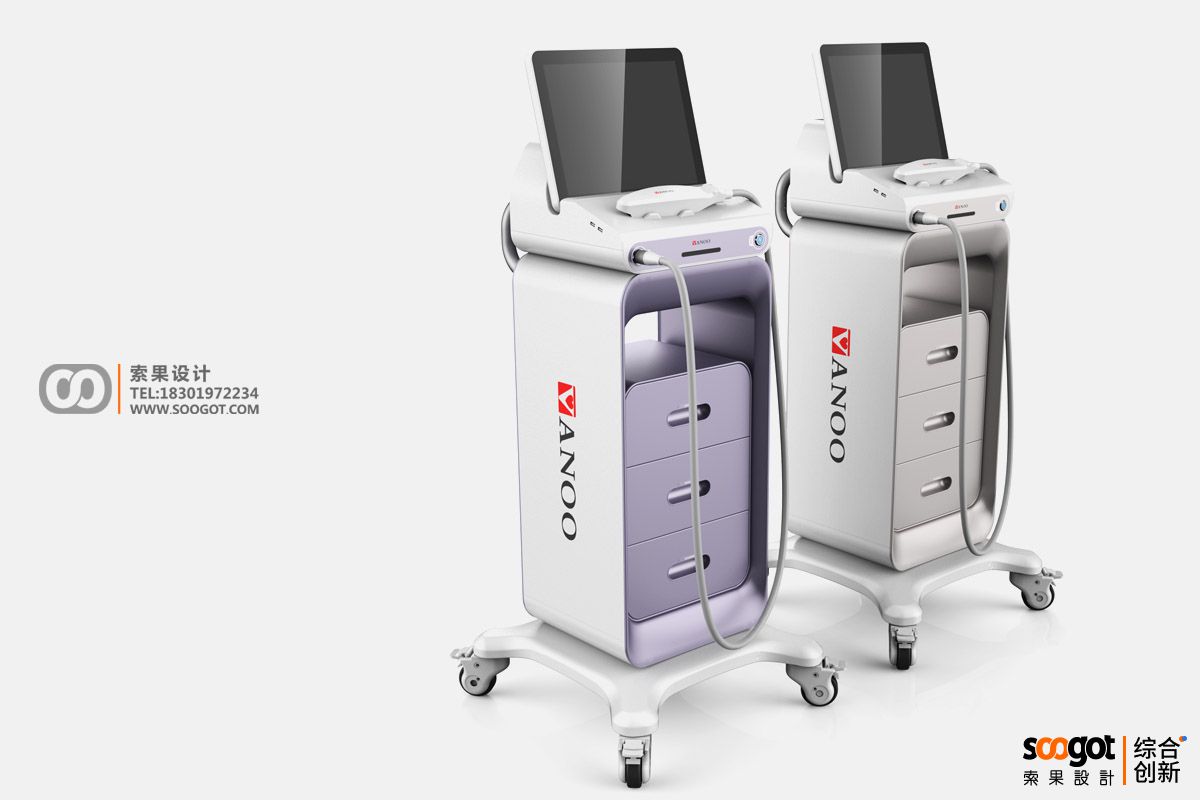

医疗激光治疗仪工业设计

二、功能实现：结构是功能的忠诚仆人

结构设计必须服从于核心医疗使命：

1.精准传递医疗动作：

微创手术钳采用双关节连杆结构，将医生手部动作1：1传递至钳头，避免操作失真；

骨科定位导板通过3D打印腔体精准卡扣骨面，误差≤0.3mm。

2.保护核心子系统：

MRI超导磁体用真空绝热层+液氦杜瓦罐多层包裹，维持-269℃极低温；

内窥镜镜头环状金属骨架防护，避免术中被器械碰撞失焦。

3.动态稳定性保障：

移动DR设备展开后自动落锁液压支腿，抗8级风力不晃；

手持超声探头内置配重块，高速扫查时抑制手部震颤。

当结构设计让医疗动作如呼吸般自然流畅，功能才真正有了生命。

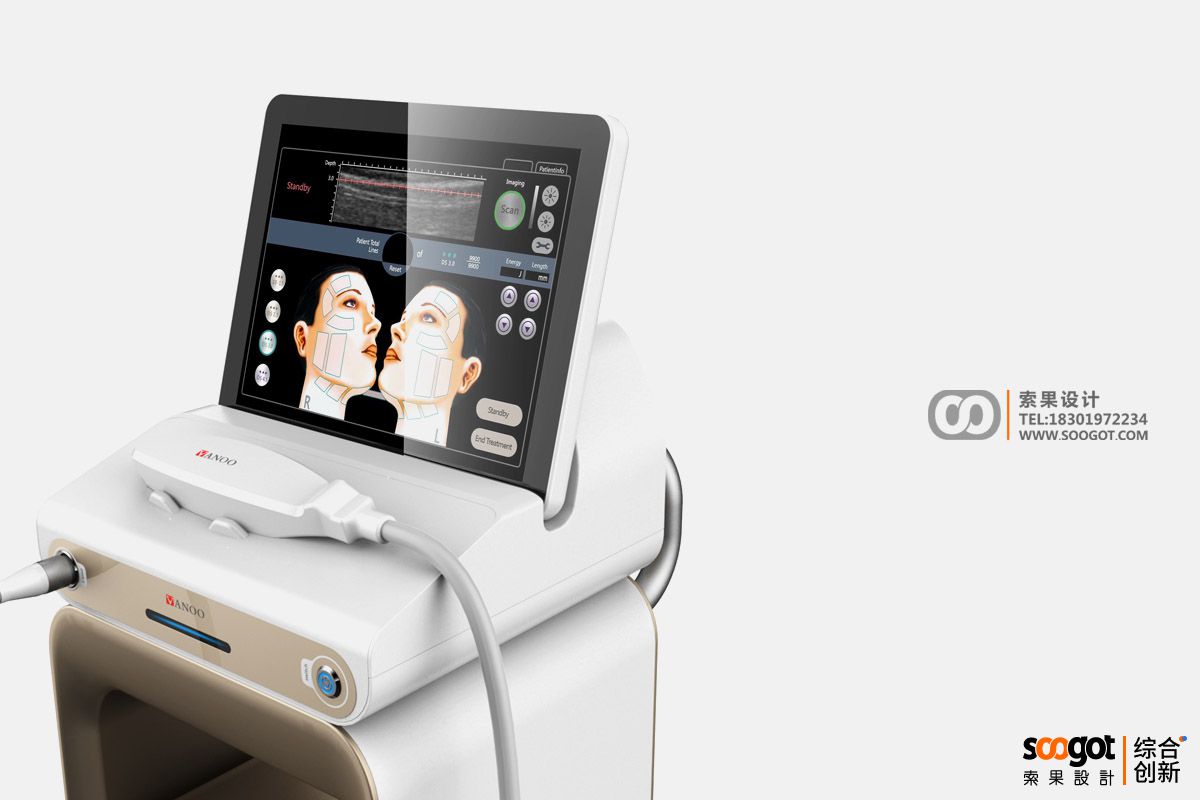

医疗激光治疗仪工业设计

三、可生产与可维护：从图纸走向现实的桥梁

再精妙的设计若难造难修，便是空中楼阁：

1.制造友好性：

避免非常规曲面（如自由曲线外壳），改用可注塑的阶梯式拼接结构；

统一螺钉规格（如全部采用M3内六角），减少产线换刀时间。

2.模块化维修设计：

CT球管故障时，可抽拉导轨整体拆换，无需拆除机架；

监护仪电源模块快拆插拔，2分钟完成更换。

3.成本可控结构：

用高强工程塑料替代部分金属件（如B超外壳）；

在非承力区设计减重孔洞，节省材料30%且不影响刚性。

优秀的结构设计师永远问自己：这个零件，工人好不好装？维修员能不能10分钟换好？

四、人机适配：让冷硬结构服务血肉之躯

结构必须主动适应人的生理极限：

1.操作友好性：

手术显微镜调焦旋钮直径≥4cm，带防滑纹路，戴乳胶手套也可精准操作；

输液架升降手柄置于肩高，避免护士踮脚或弯腰。

2.减负抗疲劳：

牙科手机（钻头）内置平衡转子，振动值控制在0.5m/s²以下，预防“白指病”；

医用推车握把角度前倾15°，符合自然推行姿势，省力30%。

3.院感防控：

设备外壳无接缝一体化设计，杜绝污垢藏匿死角；

可拆卸滤网卡扣结构，无需工具即可取出清洗消毒。

当结构设计开始体恤人的脆弱，医疗才真正有了温度。

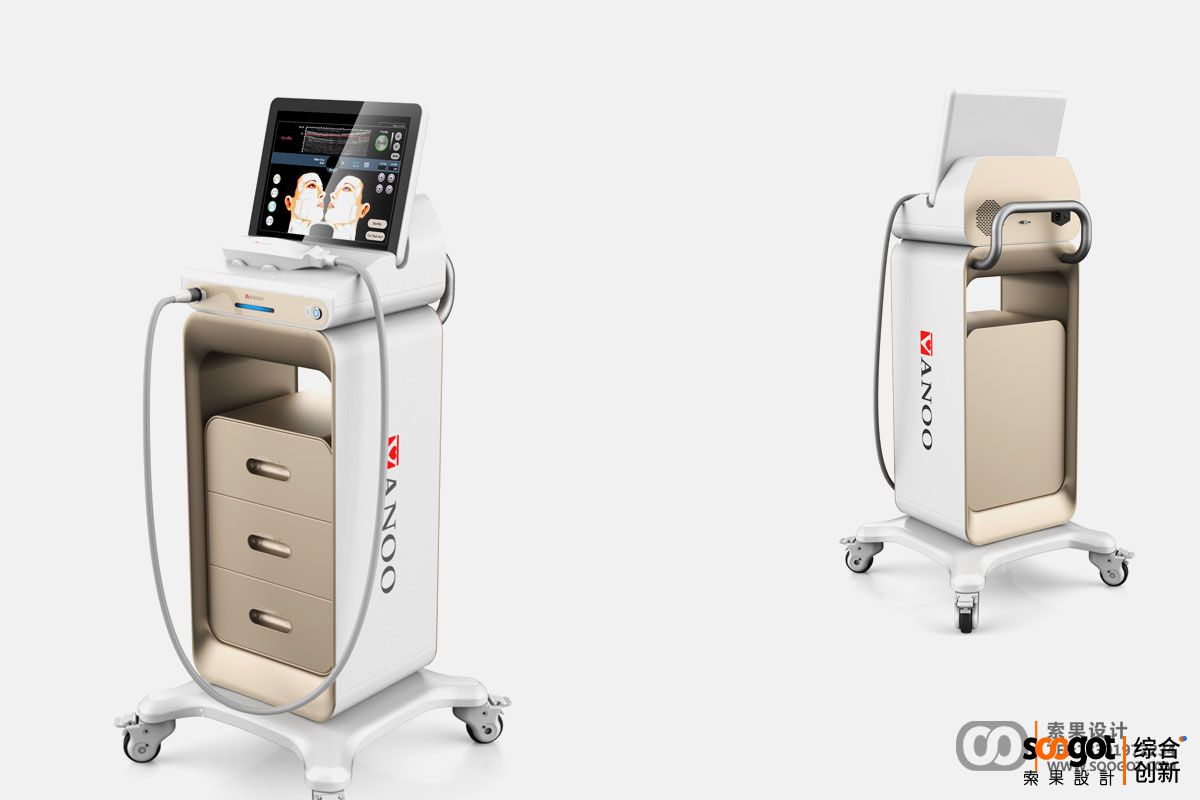

医疗激光治疗仪工业设计

五、合规与进化：在标准中寻找创新缝隙

严守法规底线，同时预留未来接口：

1.法规前置设计：

欧盟MDR要求可追溯性，关键结构件激光雕刻唯一序列号；

FDA人因工程标准驱动报警按钮位置、力度、反馈音的精细化设计。

2.开放扩展结构：

监护仪机箱预留标准导轨，可加装呼末二氧化碳模块；

手术机器人机械臂末端采用快换接口，兼容未来器械扩展。

3.可持续结构：

设备外壳标注材料分类符号（如PP塑料♷5），方便回收分拣；

电池仓设计为独立模块，便于未来升级新型电池。

合规不是创新的枷锁，而是为设计划出安全的起跑线——在此之上，仍可尽情奔跑。

索果设计/外观设计/工业设计/结构设计/设计落地

结语：结构即生命

医疗器械结构设计的最高标准，是在刚性约束中孕育柔性智慧：

1. 以安全为锚，抵御万千风险；

2. 以功能为舵，精准抵达疗效；

3. 以可造可修为翼，让图纸落地生根；

4. 以人本为魂，让技术臣服于生命尊严；

5. 更以进化为念，在标准之上预留生长可能。

那些看似冰冷的螺栓与支架，实则是生命的无声守护者。 当医生手持一把轻盈却稳固的手术钳完成精密操作，当老人轻松拆下呼吸机滤网清洗晾晒，当急救员在暴雨中举起防摔除颤仪救人——结构设计便完成了它的神圣使命：在安全与创新的钢丝上，走出了一条守护生命的通途。 这或许正是医疗设计的终极浪漫：用最理性的结构，承载最温暖的使命。
