血液辐照仪是一种用于灭活血液制品中病原体或免疫活性细胞的医疗设备，广泛应用于输血医学、骨髓移植等领域。其设计融合了放射物理、生物医学工程和人机交互等多学科技术，以下从技术、功能与美学角度进行赏析：

1. 核心设计理念

安全性优先：通过精准控制γ射线或X射线剂量（通常25-50 Gy），确保有效灭活病原体（如CMV病毒、T淋巴细胞）的同时，保留血液成分功能。

模块化设计：分舱式结构（辐照室、控制区、存储区）降低交叉污染风险，符合GMP标准。

人道化考量：屏蔽材料（如铅层）将辐射泄漏控制在<1 μSv/h（国际标准），保护操作人员。

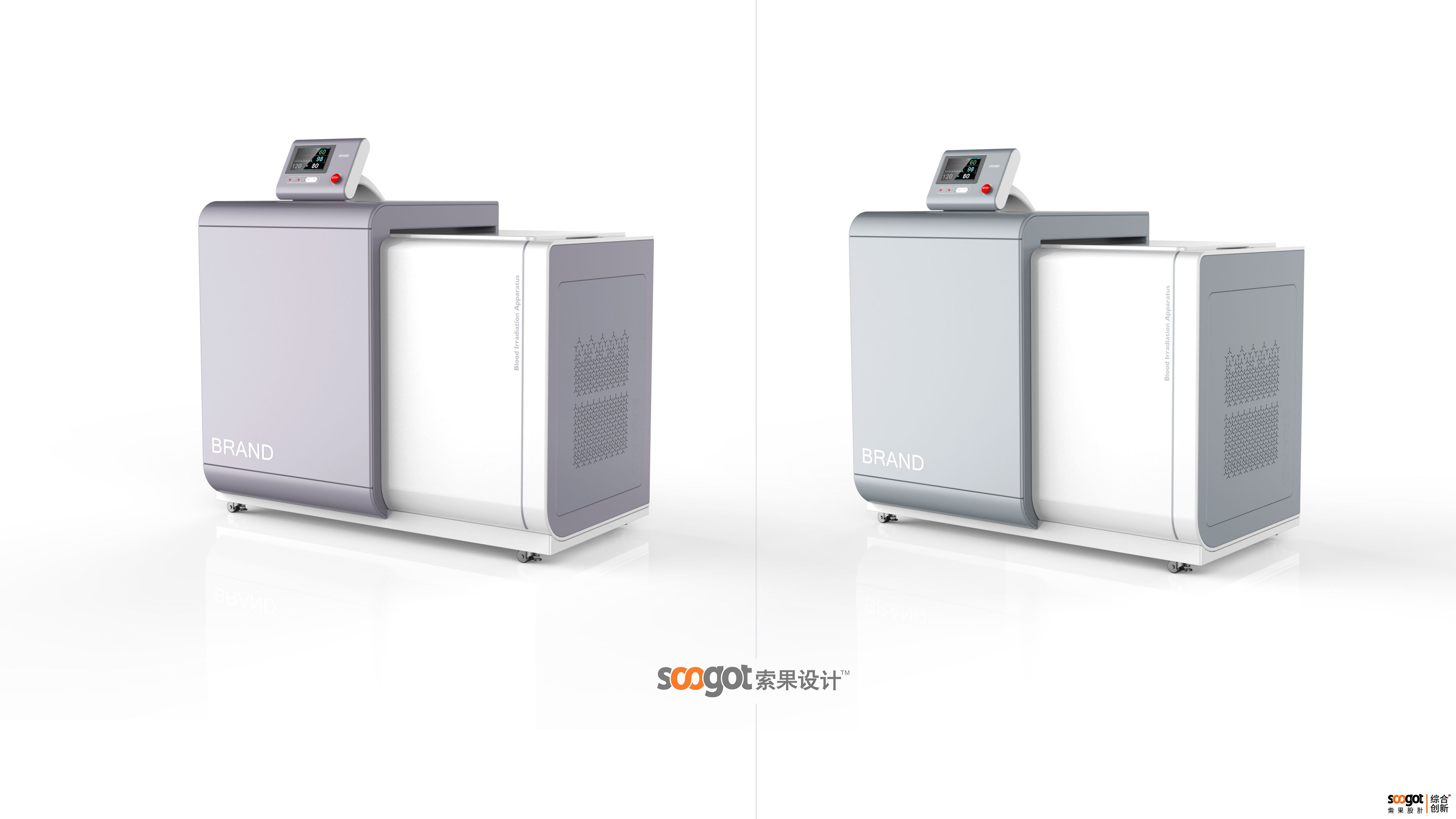

血液辐照仪工业设计

2. 技术亮点赏析

(1) 辐射源创新

传统方案：铯-137（Cs-137）源，半衰期30年，需定期校准；新型设备逐步转向X射线源（如160kV高压发生器），避免放射性物质管理难题。

剂量均一性：旋转托盘或三维束流调制技术确保血液袋各点吸收剂量差异<10%（ISO 14190标准）。

(2) 智能控制系统

闭环反馈：实时监测剂量率（如半导体探测器），动态调整辐照时间，误差范围±5%。

追溯系统：RFID标签自动识别血液信息，记录辐照参数（剂量、时间、操作者），符合FDA 21 CFR Part 11电子记录规范。

(3) 人机交互设计

触摸屏界面：图形化操作流程，预设“全血”“血小板”等模式，减少人为错误。

故障自检：通过PLC系统实时监控门锁、辐射屏蔽状态，异常时自动停机并声光报警。

3. 美学与人性化细节

工业设计：流线型外壳（常见医用级不锈钢或抗菌涂层）搭配蓝白配色，传递洁净科技感。

空间优化：紧凑型设计（如Canberra IC-2000占地仅0.8m²）适配血库有限空间，底部滚轮便于移动。

降噪处理：风机噪音控制在45 dB以下（类似图书馆环境），改善工作体验。

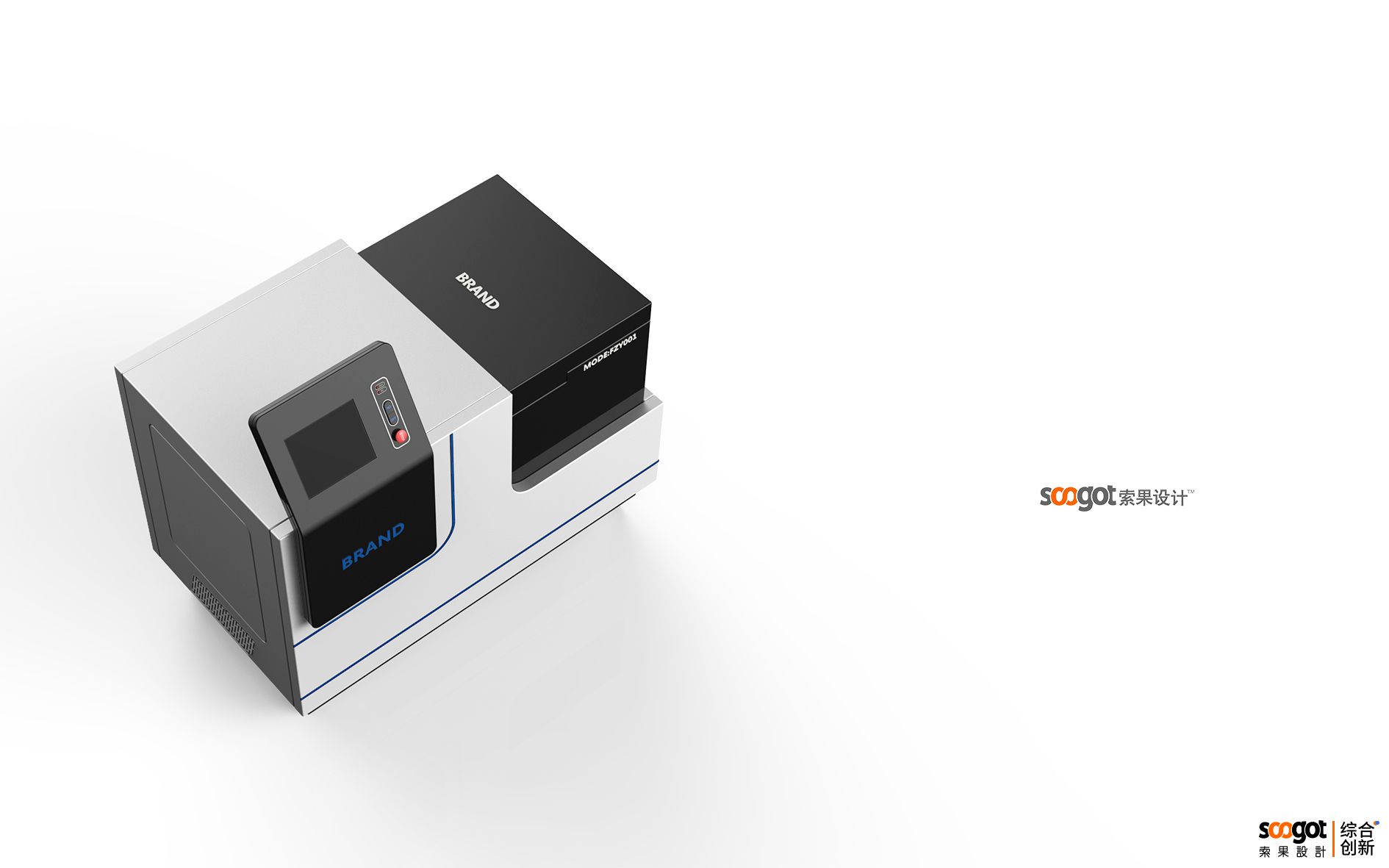

血液辐照仪工业设计

4. 前沿发展方向

绿色技术：加速器驱动X射线源（无放射性废物），如RadSource RS 3400机型。

AI集成：机器学习算法优化不同血制品（红细胞、血浆）的剂量模型。

物联网化：远程监控辐照参数，预测性维护提示。

5. 经典机型参考

GammaCell 3000（诺迪安国际）：铯源标杆，模块化屏蔽设计。

RayCell Mk2（Wuhan Linx Technologies）：国产X射线代表，支持双血袋同步处理。

Blood Irradiator BI-2000（Shimadzu）：超静音设计，获iF工业设计奖。

血液辐照仪的设计体现了医疗设备从“功能驱动”向“安全-效率-用户体验协同进化”的转变，未来随着个性化医疗发展，智能化、小型化趋势将更加显著。

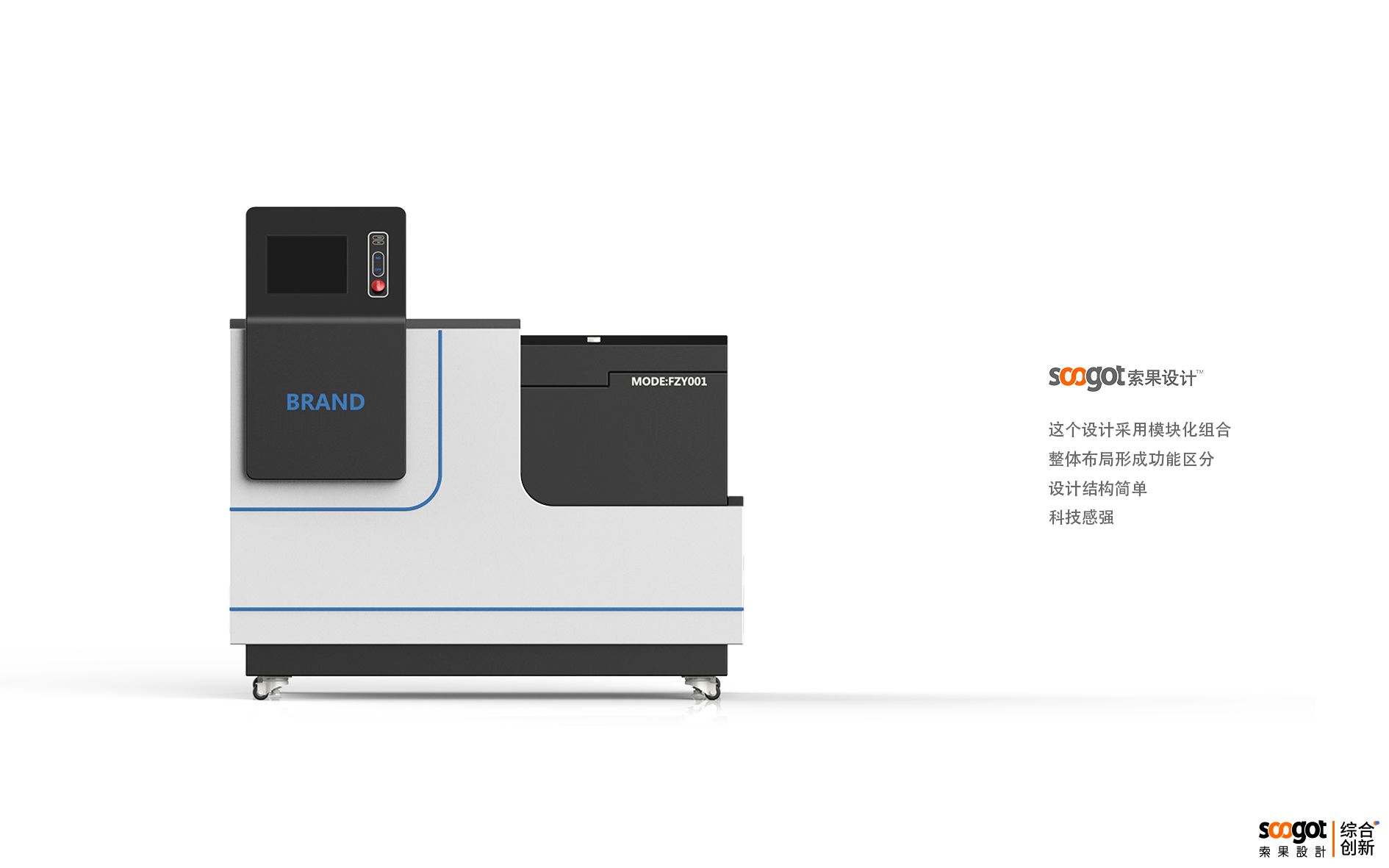

血液辐照仪工业设计
