射频消融仪（Radiofrequency Ablation, RFA）是一种通过高频电流产生热能，精准消融病变组织（如肿瘤、异常神经）的医疗设备，其设计融合了临床医学、生物工程、能量控制和人机交互等多学科技术。以下从核心功能、技术创新、用户体验及行业趋势等维度进行系统赏析：

1. 核心功能设计赏析

(1) 能量控制系统的精准性

1. 高频发生器设计射频消融仪的核心是高频电流发生器（通常频率为375-500kHz），需在高能量输出与组织安全性之间平衡。优秀设计体现在：

1. 功率自适应调节：根据组织阻抗实时反馈自动调整输出功率（如阻抗骤升时降低功率，避免碳化）。

2. 多模式输出：脉冲模式（减少组织碳化）vs. 连续模式（深部消融），满足不同临床场景（肝脏肿瘤 vs. 疼痛治疗）。

3. 温度闭环控制：通过热电偶或阻抗监测实现±1℃精度，避免过度消融或无效治疗。

4. 多极针阵列：扩展消融范围（如肝癌治疗中的伞状电极），同时减少穿刺次数。

5. 冷却电极：内部循环冷却液（生理盐水或气体）防止针尖碳化，提升能量传递效率。

6. 柔性导管（用于心血管或神经消融）：兼顾通过性和远端可控性，如磁导航兼容设计。

2. 电极针/导管设计

(2) 安全防护机制

1. 电气隔离与漏电流控制：符合IEC 60601-1标准，采用隔离变压器和双重接地保护。

2. 组织过热保护：实时监测针尖温度，超温自动断电。

3. 短路/断路检测：电极接触不良时立即报警并停止输出。

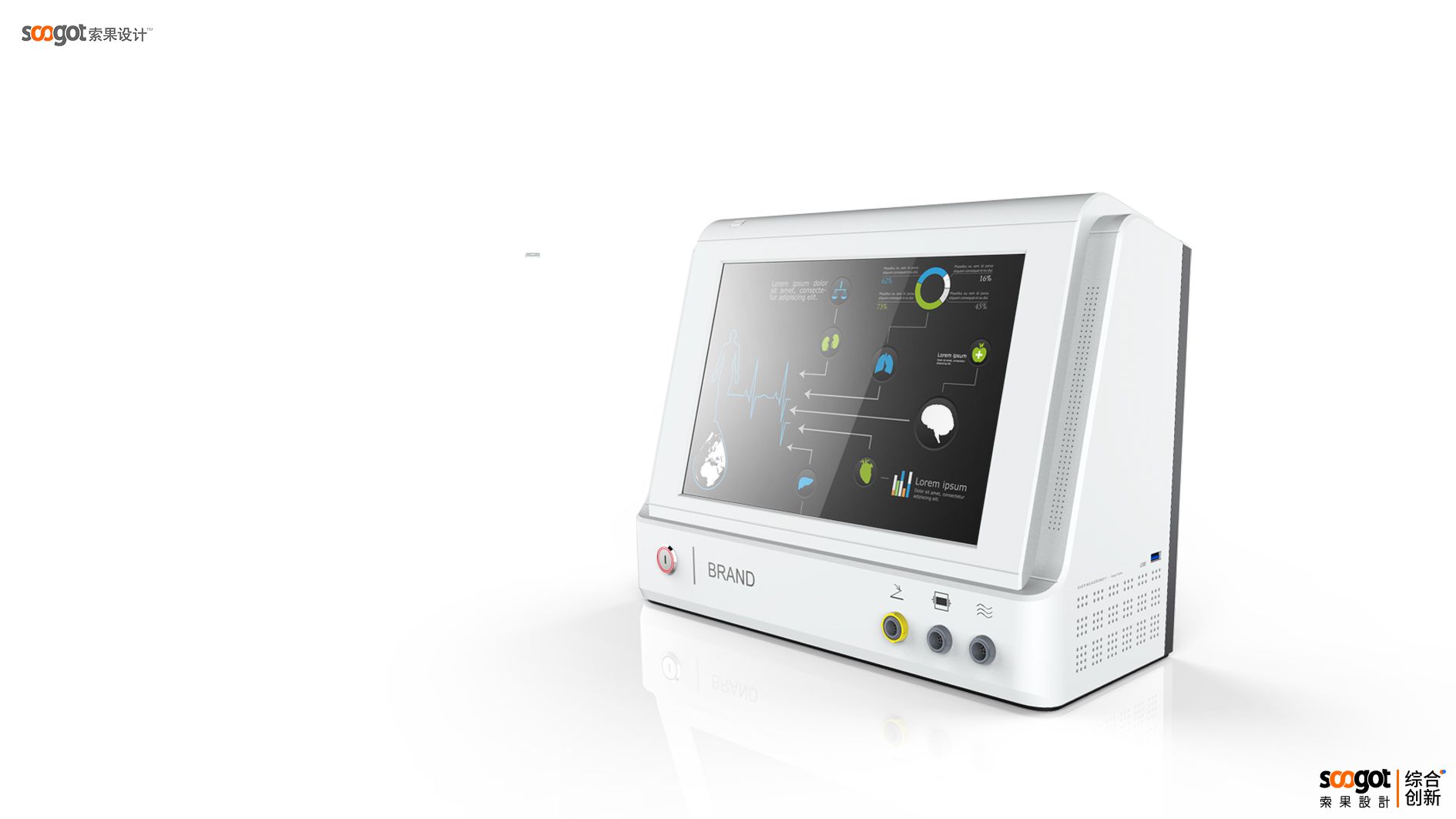

射频消融仪

2. 技术创新亮点赏析

(1) 影像与导航融合

1. 多模态影像整合：

1. 与超声、CT或MRI实时融合（如电磁定位系统），可视化消融区域边界。

2. AI辅助消融规划：通过算法预测热场分布（如基于组织类型的能量扩散模型）。

2. 机器人辅助穿刺：高精度机械臂引导电极针定位（如用于前列腺癌消融）。

(2) 能量形式的拓展

1. 双极/多极消融：电流在相邻电极间流动，减少对中性电极依赖，提升安全性。

2. 复合能量模式：

1. 射频+微波：扩大消融体积（如肝脏大肿瘤）。

2. 射频+冷冻：先冷冻定位再消融，减少术中疼痛（用于神经消融）。

(3) 微创与智能化趋势

1. 一次性使用电极：避免交叉感染，集成传感器（如压力感应）提升操作反馈。

2. 云端数据管理：记录消融参数与疗效，支持远程专家协作。

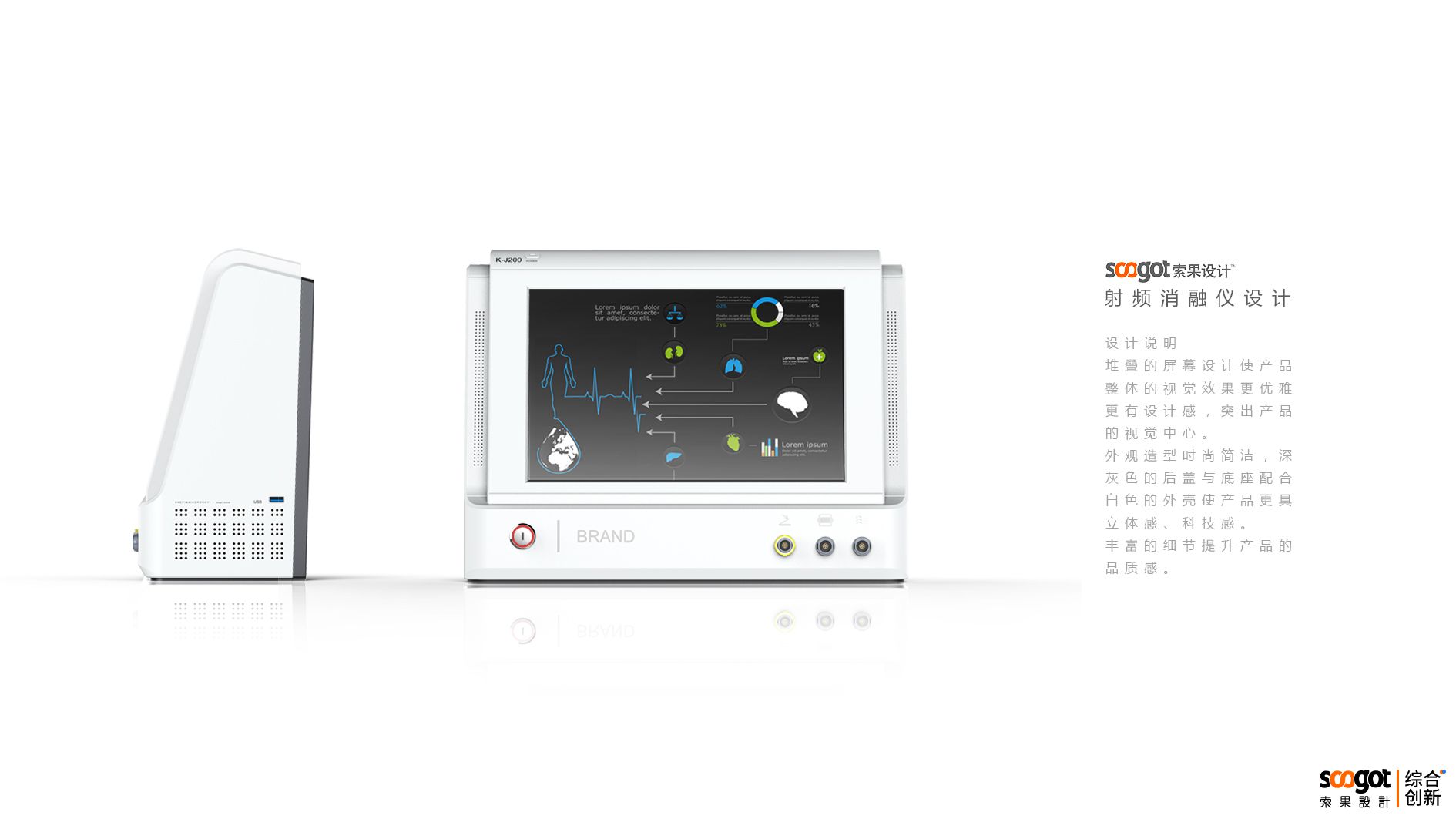

射频消融仪

3. 用户体验设计赏析

(1) 人机交互（HMI）

1. 触摸屏+物理旋钮组合：术中快速调节参数（旋钮盲操）+ 复杂设置（触摸屏菜单）。

2. 状态可视化：

1. 实时显示阻抗曲线、温度热力图、消融进度条。

2. 声音反馈：不同频率提示（如“滴”声表示阻抗稳定）。

(2) 操作流程优化

1. 预设临床程序：一键选择“甲状腺结节”“骨肿瘤”等模式，自动匹配参数。

2. 快速自检系统：开机10秒内完成电极连接检测与环境校准。

(3) 移动性与模块化

1. 便携式设计：小型化主机（如用于疼痛门诊）搭配推车模块，方便病房转运。

2. 模块化配件：同一主机支持经皮、腹腔镜、血管内等多种电极。

4. 美学与情感化设计

1. 色彩与材质：

1. 主体采用医疗白/深灰，搭配蓝色/橙色高光（象征能量与精准）。

2. 表面防菌涂层+耐磨材质（如医疗级ABS）。

3. 流线型外壳减少压迫感，指示灯柔光处理避免术中干扰。

2. 形态语言：

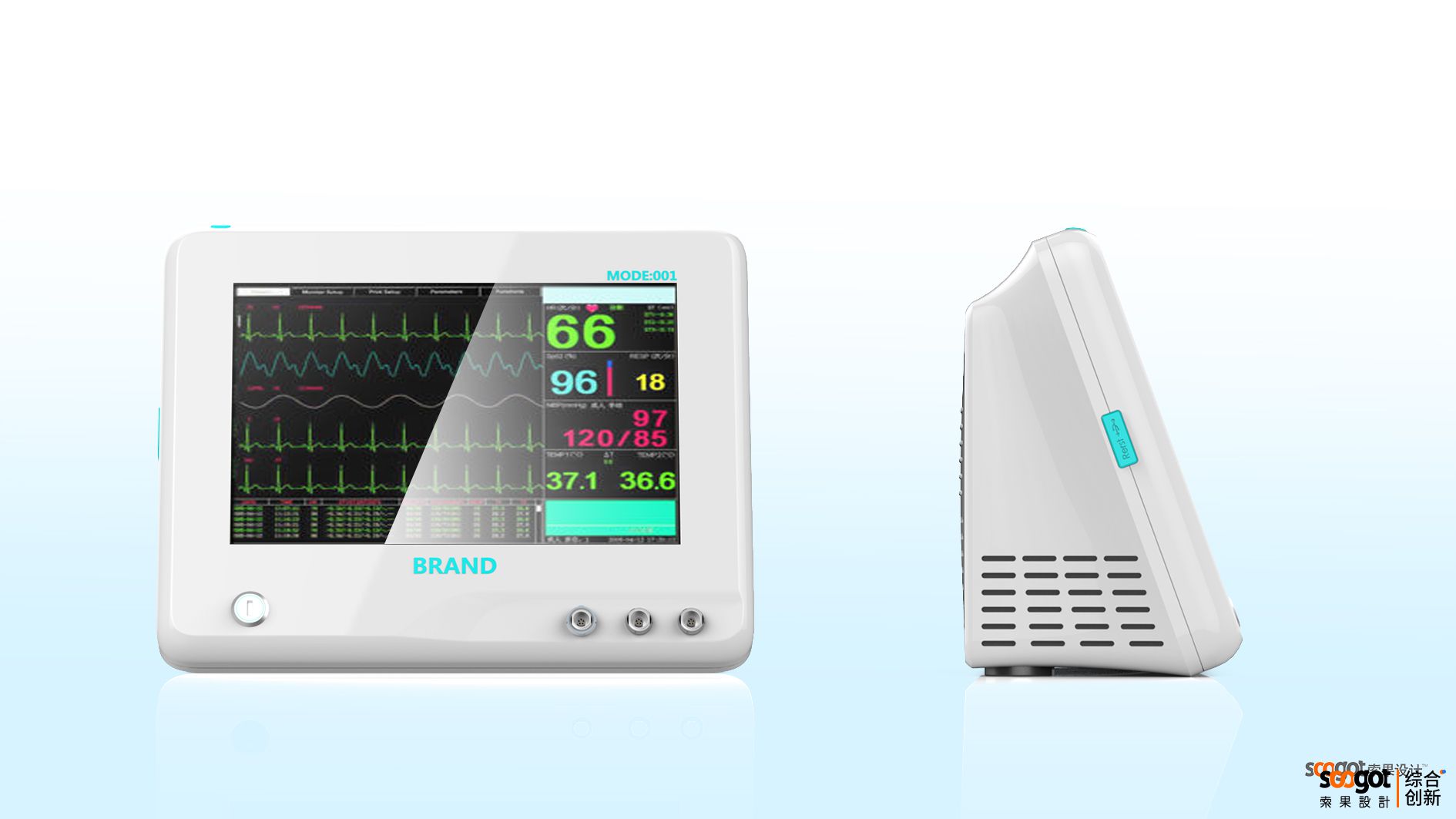

射频消融仪

5. 行业标杆案例赏析

1. 波士顿科学 RF3000：

1. 亮点：阻抗动态监测技术，消融边界预测算法。

2. 亮点：内部水冷循环系统，支持集群电极。

3. 亮点：AI热场模拟，性价比高的多极消融针。

2. 美敦力 Cool-tip™：

3. 国产海莱特 JC系列：

6. 未来设计趋势

1. 超精细消融：纳米电极用于早期微小肿瘤。

2. 无创射频：通过外部聚焦能量（如相控阵）穿透皮肤。

3. VR手术导航：术者通过虚拟热场投影实时调整策略。

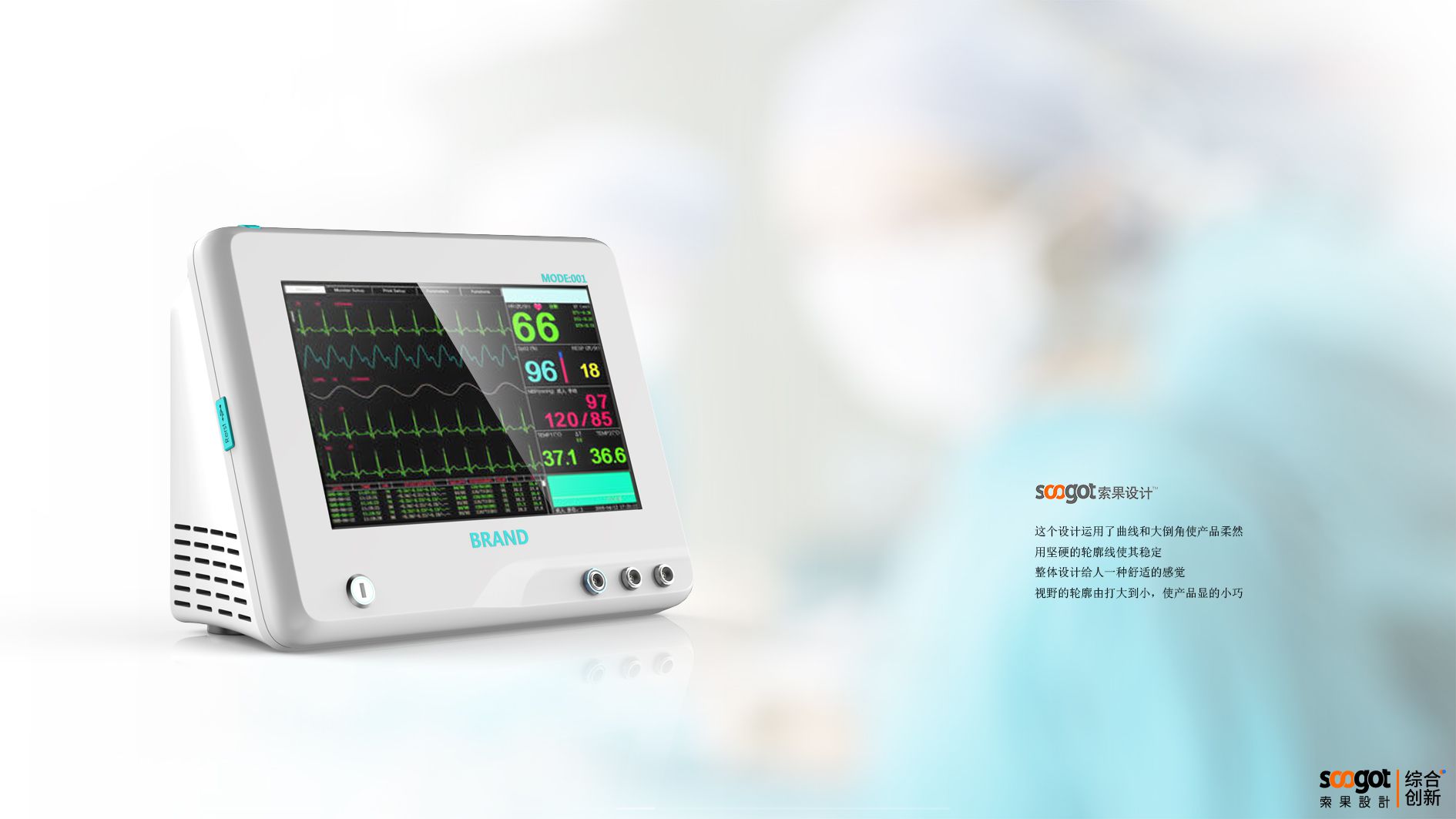

射频消融仪

总结

优秀的射频消融仪设计需在能量精准性、临床安全性和操作流畅性上达到极致平衡，同时向智能化、微创化、个性化方向发展。其设计不仅是工程与医学的结合，更是对“精准医疗”理念的具象化表达。
