医疗器械的结构设计，是那种“做好了没人夸，做坏了全怪你”的环节。外壳漂不漂亮是外观设计师的事，界面好不好用是交互设计师的事，但内部布局合不合理、强度够不够、散热行不行、维修方不方便——这些全是结构工程师的责任。一个结构上的疏忽，可能不会在样机阶段被发现，但会在设备上市两年后集中爆发成批量故障。

上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编下面把结构设计中必须盯紧的六个关键维度列出来，每一条都是经过反复验证的要点。

第一，机械强度与疲劳寿命

医疗器械的使用寿命通常设定为五到十年，意味着内部结构和外壳在此期间要承受大量的重复操作。抽屉滑轨每天推拉几十次，五年就是几万次循环；按键每天按压上百次，十年就是几十万次；连接线根部每天弯折，累积的疲劳损伤是设计时无法忽略的问题。结构工程师在设计阶段会用有限元分析软件模拟受力情况，找到应力集中的部位，通过增加加强筋、调整壁厚、改变材料等方式来分散应力。同时会在样品阶段做疲劳测试，模拟真实使用频率进行反复加载，确认结构在预期寿命内不会出现开裂或断裂。

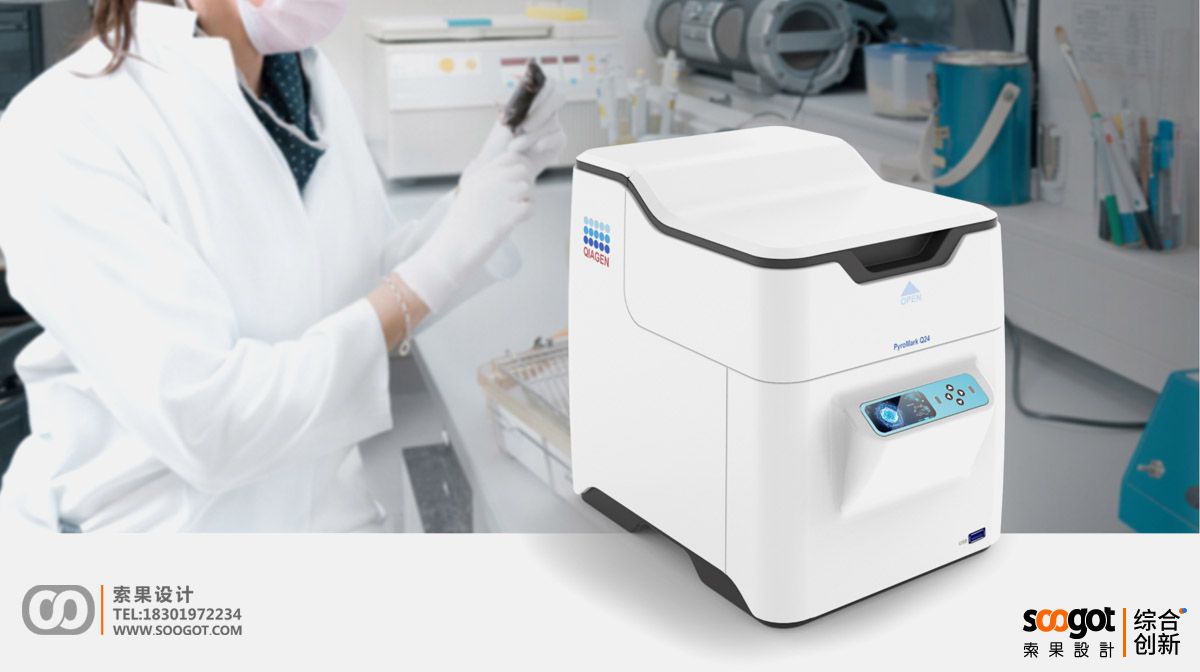

基因测序仪产品设计

第二，防水防尘与密封等级

医院环境对设备的防水防尘要求远高于普通电子产品。设备每天都要被消毒液擦拭，液体可能从面板缝隙、接口缝隙、散热孔渗入内部。结构设计通过密封圈、防水槽、迷宫式散热通道等方式来阻止液体侵入，防护等级根据使用场景设定，在IPX1到IPX8之间选择。同时，设备内部的电路板做三防漆涂覆，即使少量湿气进入也能保护电路不被腐蚀。防尘同样重要，特别是风扇进风口设计可拆卸的防尘网，方便定期清洗，防止灰尘堆积影响散热。

第三，散热设计与热管理

医疗设备内部有电源模块、功放电路、处理器等发热元件，热量如果不能及时导出，会缩短元器件寿命、引起性能波动甚至系统死机。结构设计要在布局阶段就把散热通道规划清楚，高发热元件靠近散热孔或散热片，风扇形成明确的风道——冷风从一侧进入，热风从另一侧排出。对于需要静音的设备，散热设计还要在风量和噪音之间做平衡，采用大尺寸低速风扇或被动散热方案。散热不良的问题往往在夏季或长时间连续使用时集中暴露，在设计验证阶段就必须覆盖这些使用工况。

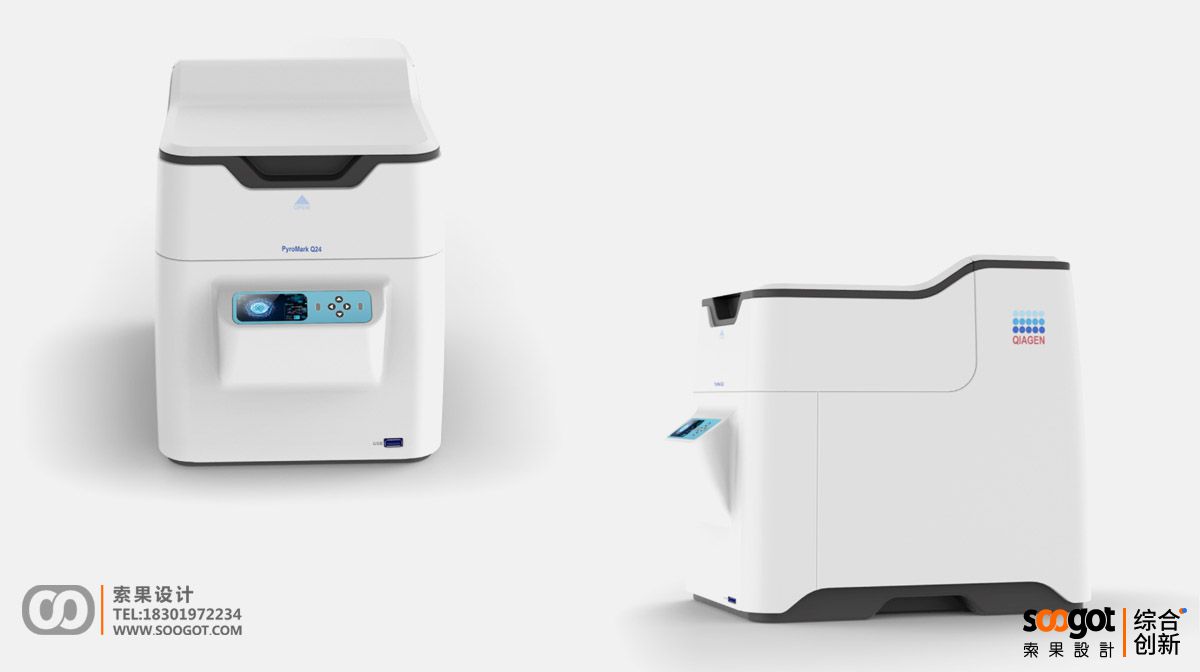

基因测序仪产品设计

第四，可制造性与装配工艺

很多结构设计在实验室手工装配时一切正常，但一上产线就问题百出——零部件之间公差累积导致装配困难、螺丝孔位不正、卡扣过紧无法扣合。这些问题的根源是设计时没有充分考虑制造公差和装配顺序。合理的结构设计会为关键配合部位预留足够的公差范围，避免多个零件的公差朝同一方向累积；会优化装配顺序，让每一道工序的操作空间充足；会尽量使用卡扣和定位柱来减少螺丝数量，提高产线装配效率。结构工程师在设计初期就要与模具厂和产线工艺工程师沟通，确认制造能力和装配可行性，而不是等到模具开好后再想办法补救。

第五，可维修性与模块化设计

设备在使用中出现故障是必然的，问题在于维修起来有多麻烦。如果内部布线错综复杂，要换一个电源模块得拆掉半个机箱；如果连接线全是焊接的，更换时必须动烙铁；如果易损件被焊死在主板上，维修成本可能逼近换新设备。好的结构设计把易损件做成独立模块，用插拔式连接器而非焊接，用标准螺丝而非铆钉固定，并给维修人员预留足够的操作空间。进风口防尘网设计成可徒手拆卸的结构，电池设计成可快速更换的抽屉式，按键膜片做成可单独替换的组件。这些设计决策延长的是设备的使用寿命，降低的是医院的维修成本和停机时间。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：上海维创索果设计咨询有限公司

第六，电磁兼容性结构设计

医疗设备内部有高频电路和开关电源，自身会产生电磁辐射；同时医院环境里有电刀、电钻、手机信号等多种干扰源，设备需要具备抗干扰能力。结构层面的电磁兼容设计包括：对高频电路和信号线进行屏蔽，使用金属屏蔽罩或导电涂层来阻断辐射路径；关键信号线采用屏蔽线缆，减少耦合干扰；电缆进出口做滤波处理，防止干扰通过线缆传导；内部布线时高压和低压、模拟和数字信号分区域走线，减少串扰。这些措施在布局阶段就要考虑，在结构定型后再加屏蔽往往空间不够或成本更高。

医疗器械的结构设计是一套需要同时兼顾强度、防护、散热、制造、维修和电磁兼容的综合系统工程。这六个维度相互关联，有些甚至是矛盾的——提高密封等级可能影响散热效果，增加维修便利性可能提高制造成本。结构工程师的任务就是在这些维度之间找到平衡点，让每一个方面都达到最低可接受水平，同时确保没有明显的短板。这些功夫花在看不见的地方，但正是这些看不见的地方，决定着设备能用多久、坏了好不好修、在复杂环境下会不会出问题。结构是设备的骨架，骨架稳了，设备才能在各种临床环境中安全可靠地运行下去。
