医疗消融仪设备设计的五个核心要点

来源：作者：索果设计

医疗消融仪（如射频、微波或冷冻消融设备）通过物理能量（高温或低温）精准破坏病变组织，广泛应用于肿瘤、心律失常等治疗。这类设备的特殊性在于：能量太小，消融不彻底；能量太大，又会损伤周围正常组织。因此，消融仪的设计必须在“疗效”与“安全”之间找到精妙的平衡。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊，一台好的消融仪该如何设计。

一、能量输出：精准可控，稳如磐石

消融仪的核心是能量输出系统。无论是射频电流、微波还是冷冻气体，输出必须稳定、连续、可调。设计时，功率控制回路要采用闭环反馈——实时监测实际输出功率与设定值的偏差，自动修正，波动幅度不超过±5%。对于射频消融，还需要监测组织阻抗，当阻抗骤升（组织碳化）时自动降功率或停止输出。

控制精度方面，功率调节步进应尽量细（如1W或5W），方便医生根据病灶大小微调。同时，设备应提供多种治疗模式：恒功率模式、恒温模式、脉冲模式等，以适应不同组织类型（肝脏、肺、骨等）。所有输出参数（功率、时间、温度）都要有安全上限，超出时硬件电路直接切断，不依赖软件。精准的能量控制，是消融仪设计的第一道门槛。

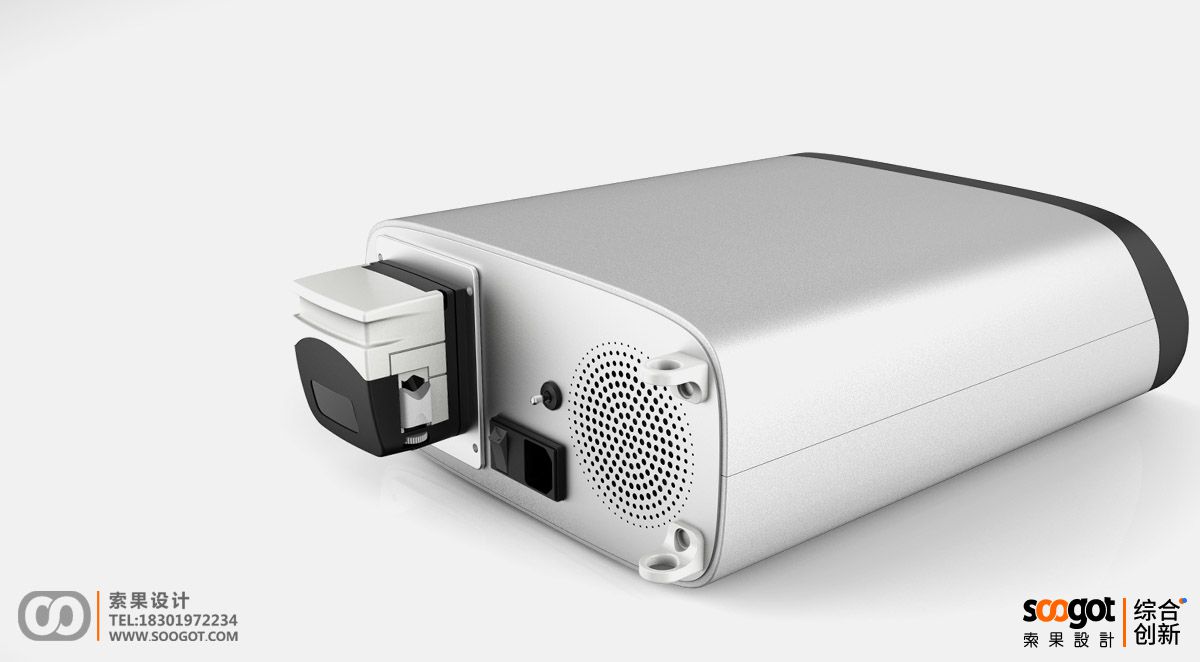

医疗消融仪设备设计

二、温度与组织反馈：看得见的“消融边界”

消融的效果取决于病灶是否达到完全坏死，而这与组织温度密切相关。好的消融仪必须配备多路温度传感器（如热电偶或热敏电阻），分别监测消融针尖、组织边缘、周围正常组织的温度。UI界面上，这些温度应以数字和动态曲线两种方式呈现，曲线颜色随温度变化（绿色→黄色→红色）。

更先进的设备可集成实时影像引导（如超声、CT或磁共振），在屏幕上叠加显示消融区域的温度分布云图，帮助医生判断消融边界是否覆盖肿瘤。当所有监测点温度达到目标值并维持足够时间后，系统自动提示“消融完成”。清晰的温度反馈，让医生不再“盲烧”。

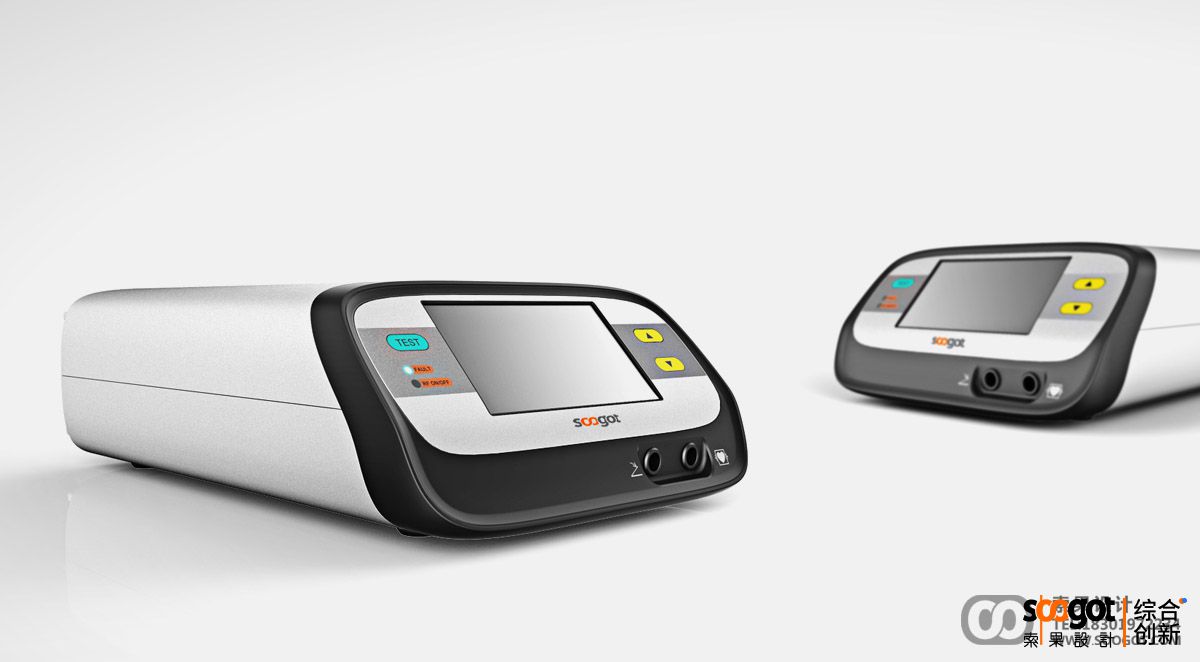

医疗消融仪设备设计

三、安全防护：多重联锁，急停冗余

消融仪直接向人体输出能量，安全设计不容妥协。首先，必须设计硬件级急停电路——按下红色物理按钮后，无论软件状态如何，能量输出瞬间切断，同时释放残余电荷或压力（对于冷冻消融，则紧急关闭制冷剂）。其次，多重联锁：脚踏开关未踩下、电极未接好、患者接地回路断开等任一条件不满足，设备都无法启动。

对于射频消融，还需监测中性电极（负极板）与皮肤的接触质量，接触阻抗过高时自动报警并禁止输出，防止皮肤灼伤。冷冻消融则需要监测制冷剂泄漏和管路压力，超限时自动关断阀门。此外，设备应具备自检功能，每次开机时检查所有安全回路，并生成日志。安全不是加分项，而是消融仪的生命线。

四、用户界面与流程引导：让医生从容操作

消融手术往往在紧张的环境中进行（如手术室、介入导管室）。UI设计必须简洁直观，减少医生的认知负担。主界面只显示最核心的参数：设定功率、实时功率、目标温度、实测温度、剩余时间、阻抗（或压力）。这些数字要足够大（建议高度≥6mm），颜色对比强烈。

操作流程应采用“步骤向导”模式：① 连接电极 → ② 设置参数（可调用预设方案） → ③ 启动输出 → ④ 监控消融 → ⑤ 结束冷却。每一步在屏幕上突出显示，并附带简短提示（如“请确认中性电极已贴紧”）。参数设置时，提供常见肿瘤类型的默认方案（如“肝转移癌：50W×5min”），减少手动输入。医生可以随时暂停、调整功率或终止消融。好的流程引导，让即使不常做消融的医生也能安全上手。
