医疗影像类UI设计的五个关键

来源：作者：索果设计

医疗影像设备（CT、MRI、超声、X光）是医生的“透视眼”。影像类UI设计的核心是帮助医生从海量图像中快速发现病灶、精确测量、做出诊断。不同于普通APP，影像UI必须把图像质量放在第一位，同时提供强大的阅片工具。

上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊设计要点。

一、图像最大化：让屏幕成为“诊断窗口”

医疗影像UI的第一原则：图像是绝对主角。所有工具栏、参数面板、患者信息应该以半透明或可收缩的方式叠加在图像边缘，或者设计成自动隐藏的侧边栏，让图像占据屏幕的绝大部分（至少80%）。

对于多序列显示（如MRI的T1、T2、弥散加权），可以采用分格布局或标签页切换，但每个格子都要足够大，避免医生眯眼看。窗宽窗位调节是影像医生最频繁的操作，必须提供物理旋钮或触摸滑块，且调节时实时显示数值和图像变化。此外，支持鼠标拖拽调节（按住左键水平移动调窗宽，垂直移动调窗位）也是高效方式。好的影像UI，让医生感觉屏幕就是一张胶片，调节工具只是辅助。

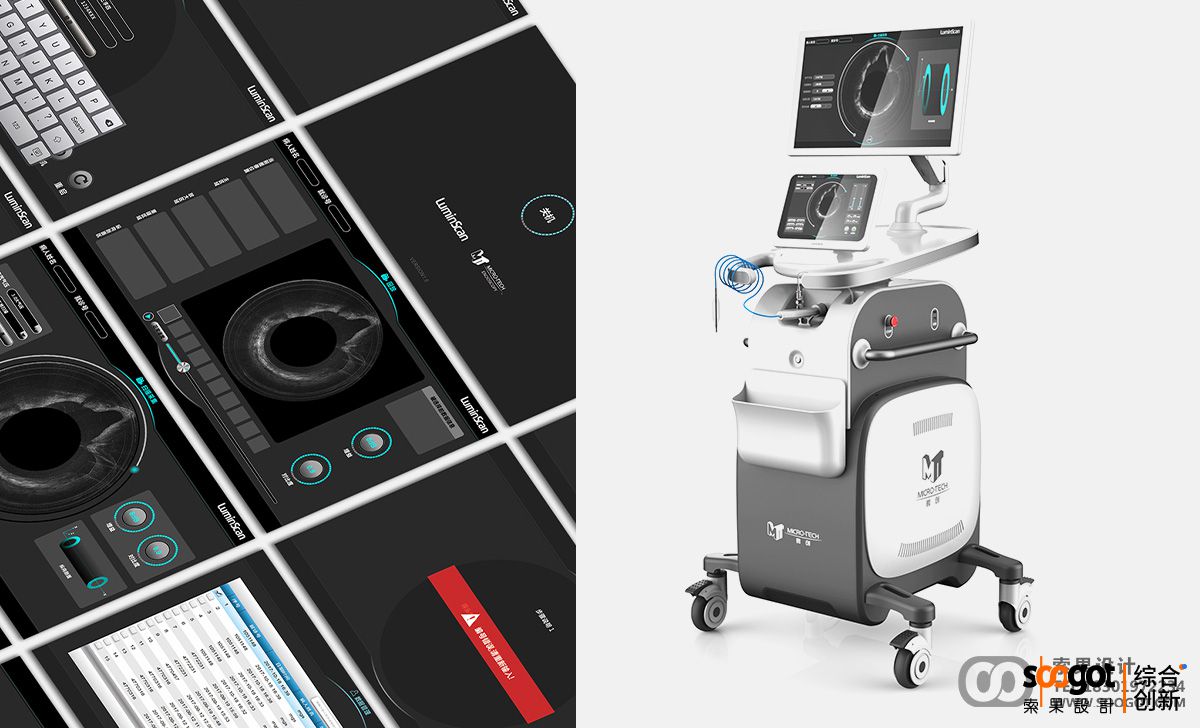

医疗影像类产品UI界面设计

二、阅片工具随手可得：测量、标注、比较不绕路

影像诊断需要大量测量和标注：病灶长径、面积、CT值、角度等。这些工具必须放在显眼位置且一步激活。常用工具如“长度测量”、“椭圆面积”、“角度”应作为一级工具栏图标，点击后光标自动切换。

标注功能要支持文字注释、箭头、圆形/矩形标记，并且可以事后修改和移动。对于需要对比的历史图像，UI应提供“同屏对比”模式：将当前图像和之前检查的图像并排显示，且支持联动翻页（上下或左右同步）。此外，放大镜（局部放大）和反色（负片）工具能帮助发现细微病变。所有测量和标注的结果都应自动记录，并可导出到报告中。工具顺手，医生才能高效阅片。

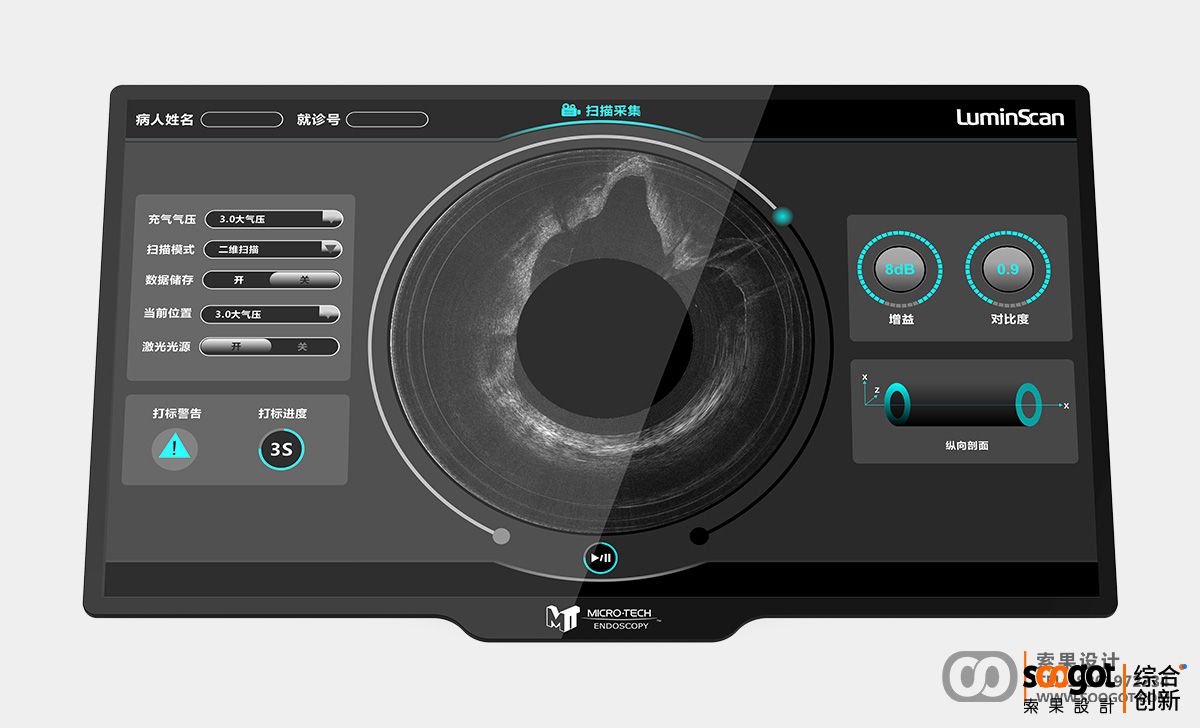

医疗影像类产品UI界面设计

三、多序列/多期相管理：清晰组织，不混淆

现代影像检查常产生数十甚至数百幅图像，如CT增强扫描的平扫、动脉期、静脉期、延迟期。UI必须帮助医生快速定位所需序列。左侧或顶部应有一个缩略图导航栏，按序列分组，每组内按层面顺序排列。医生点击任意缩略图，主屏立即跳转到该层面。

序列之间切换可以用下拉菜单或标签页，同时显示序列名称（如“T2_tra”、“DWI_b1000”）和扫描参数（层厚、矩阵）。对于动态序列（如心脏MRI电影），UI要提供播放/暂停、循环、帧率调节功能。当医生正在某个序列上做测量时，切换到另一序列后再回来，测量痕迹应保留。清晰的序列管理，让医生在复杂数据中不迷失方向。

四、报告集成与模板：边看边写，一气呵成

传统阅片流程是：医生先看图像，拿纸笔记录发现，然后回到电脑前录入报告。好的影像UI应将报告编辑器集成在界面中，允许医生在阅片的同时录入结论。例如，右侧划出一块可伸缩的报告区域，医生可以打字、选择结构化模板（“正常”、“见一结节，大小…”，建议随访等）。

系统应自动抓取关键测量值（如病灶直径）填入报告，医生只需确认。支持语音输入，进一步解放双手。报告模板支持自定义，不同科室可预设常用描述语。当医生切换到下一个患者时，前一份报告自动保存。集成式报告设计，能节省医生30%以上的报告撰写时间，减少遗漏。

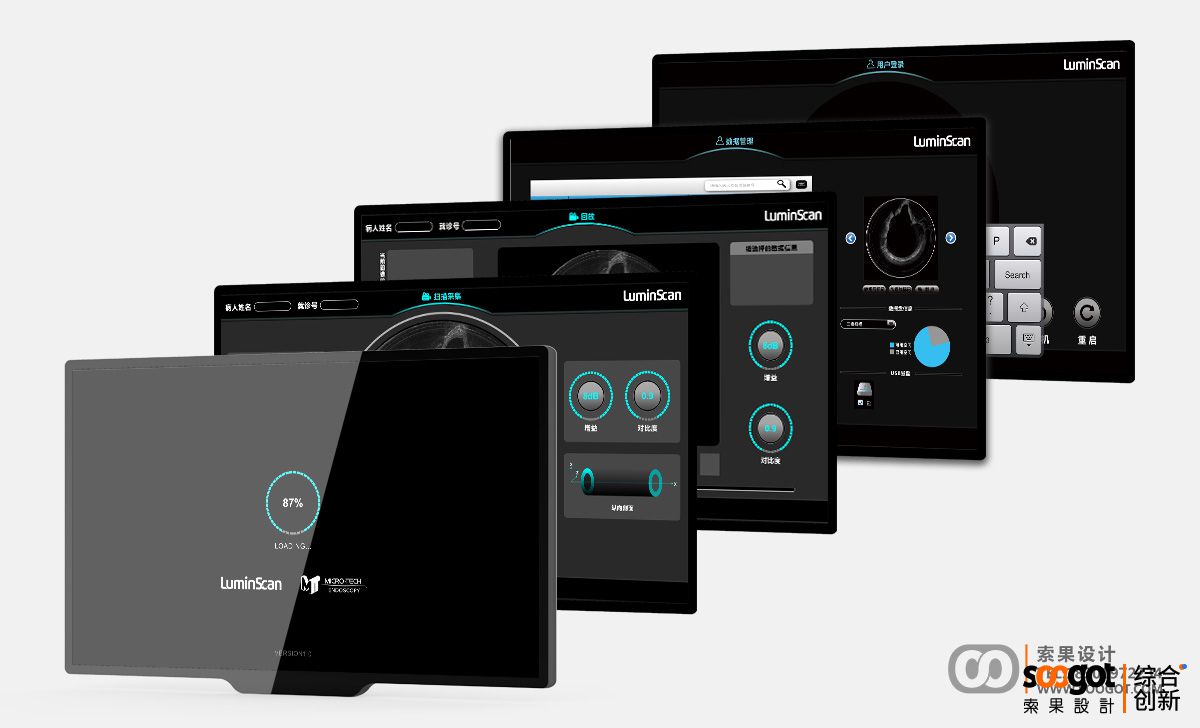

医疗影像类产品UI界面设计

五、 AI辅助不打扰：智能提示，人始终在回路

AI在影像诊断中越来越普及，如肺结节检测、骨折识别、脑出血预警。但AI不是万能的，UI设计要避免“喧宾夺主”。AI检测出的可疑区域应在图像上以半透明框或高亮显示，但默认不遮挡原始图像。医生可以点击该区域，查看AI的置信度和建议（如“结节恶性概率85%”）。

重要的是，AI标记必须允许医生“确认”或“拒绝”。医生确认的标记变为绿色，拒绝的变为灰色并记录原因。UI应提供一键显示/隐藏所有AI标记的开关，方便医生先用自己的眼光阅片，再参考AI。此外，AI处理进度要有明确提示（如“肺结节分析中…剩余3秒”）。好的AI集成，让医生感觉是在“使用助手”而不是“被算法指挥”。
