射频消融是一种通过高频电流产生热量、精准“烧掉”病变组织的微创技术，常用于肝癌、心律失常等疾病治疗。手术中，医生需要在实时监控下调节功率、温度、时间，并密切关注组织阻抗变化。任何一个参数设置不当，都可能导致消融不足（肿瘤复发）或过度消融（损伤正常组织）。因此，射频消融仪的UI设计，本质上是在帮医生掌控一把“看不见的火焰”。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊，这样的UI该怎么设计。

一、 核心参数一目了然：功率、温度、阻抗、时间

射频消融手术中，医生最关心的四个参数是：输出功率（瓦）、目标温度（℃）、实时组织阻抗（欧姆）、剩余时间（秒）。UI设计的首要原则，就是把这四个参数用大号字体、高对比色，固定在屏幕最显眼的位置（通常为左上角或中央顶部）。

功率和温度可以用圆形进度条或数字仪表盘显示，当前值与设定值并排呈现。阻抗用曲线图动态更新，正常范围（如50-150Ω）用绿色背景标出，超出范围立即变色。剩余时间用倒计时数字，最后30秒可变为黄色闪烁。所有字体在1.5米距离内清晰可读（建议正文不小于6mm高度）。切忌将次要参数（如设备自检状态、历史记录）挤占主屏位置。医生在手术中只需余光一扫，就能掌握全局。

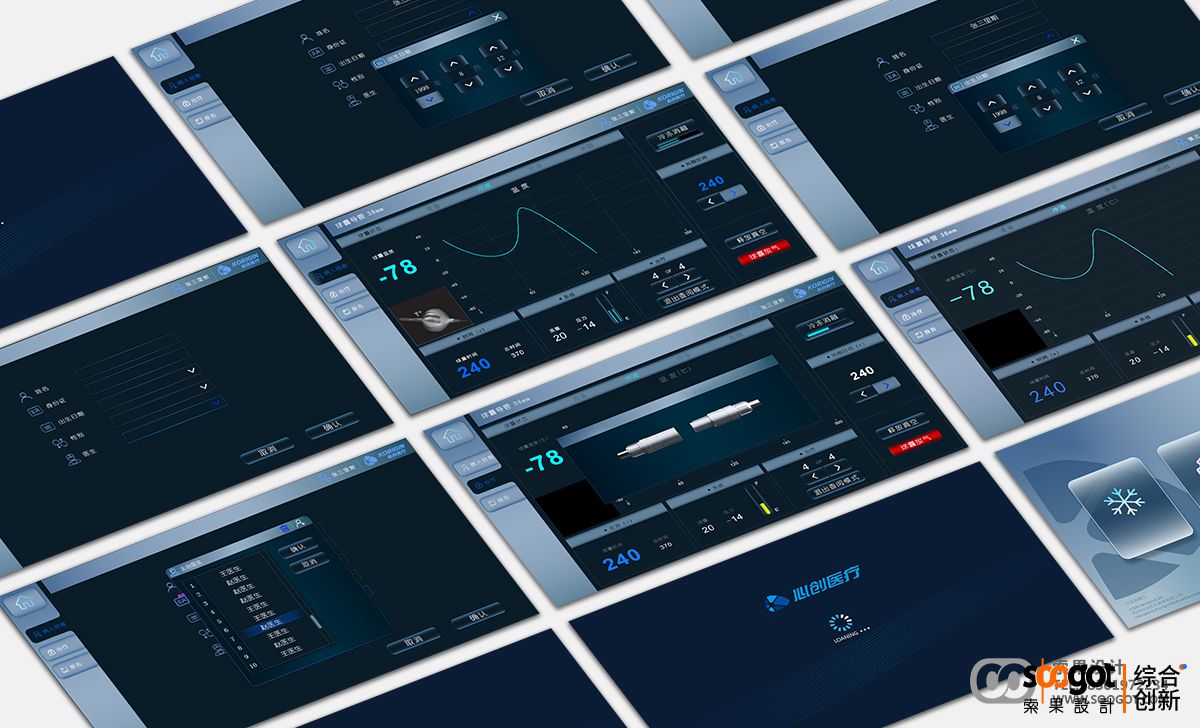

射频消融仪类用户界面UI设计

二、 安全防错：上下限锁定与双重确认

射频消融的能量如果失控，可能造成组织碳化、穿孔甚至出血。因此，UI必须内置多重安全防护。首先，所有可调节参数（功率、温度、时间）必须有绝对安全上限。例如，功率上限一般不超过200W，温度上限不超过100℃。当医生尝试超出范围时，UI不仅拒绝输入，还要弹出明确提示：“功率不得超过200W，请重新输入。”

其次，消融启动按钮需要双重确认。医生先按“预启动”，系统自检阻抗、温度传感器是否正常；自检通过后，按钮变为“开始消融”，再次按下才输出能量。此外，界面上要设置一个醒目的红色“急停”物理按键（或屏幕上的大号虚拟按键），按下后瞬间切断所有输出。所有报警信息（如“阻抗异常升高”）必须用中文短句描述，而非代码。安全不是装饰，是射频消融UI的底线。

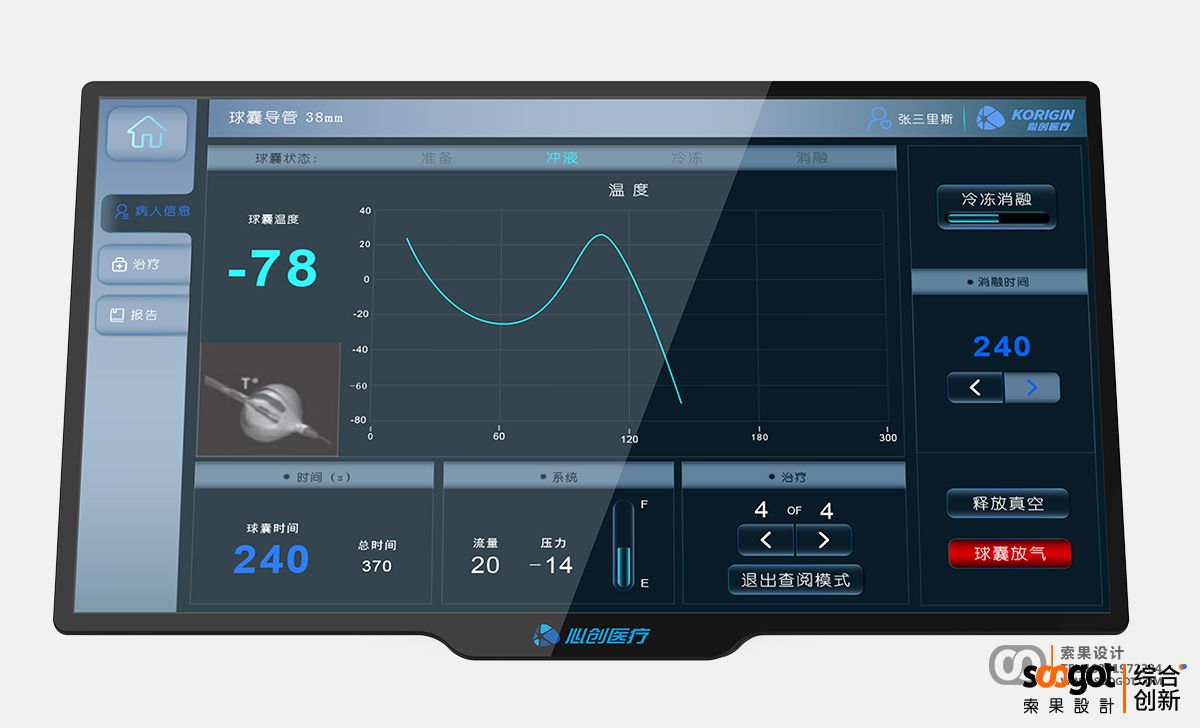

射频消融仪类用户界面UI设计

三、 实时动态曲线：趋势比数值更重要

消融过程中，单一时刻的阻抗值不如阻抗变化趋势有预警价值。UI设计应提供至少两种曲线图：一是“温度-时间”曲线，二是“阻抗-时间”曲线。曲线横轴为时间（例如最近2分钟），纵轴为数值。正常趋势用绿色线条，异常趋势（如阻抗在10秒内飙升超过30Ω）线条变红，并自动暂停消融（需医生确认恢复）。

曲线区域不宜过小（至少占屏幕面积的1/4），同时允许医生用手指缩放时间轴，回顾更早的数据。另外，可以在曲线图上叠加“目标区间”阴影条，例如目标温度60-80℃区域涂浅绿色，当实际温度进入区间时给予短暂震动或声音提示。曲线让医生从“看数字”变为“看趋势”，提前预判风险，而非事后补救。

四、 手术流程引导：从术前测试到术后冷却

射频消融手术通常分为几个阶段：术前阻抗测试、消融启动、术中调节、结束冷却。UI应设计阶段式引导，避免医生遗漏步骤。设备开机后，自动进入“术前准备”模式，显示阻抗基线测试结果、电极连接状态，并弹出一个核对清单：“电极已连接？冷却循环正常？”确认后，“开始消融”按钮才可点击。

消融过程中，界面突出显示实时参数和曲线，同时提供“功率微调”滑块（步进1W）和“暂停”按钮。倒计时结束后，UI自动跳转到“冷却模式”，提示“进入冷却期，剩余XX秒，请勿拔出电极”，并显示冷却倒计时。整个流程像导航软件一样，告诉医生“现在该做什么、下一步是什么”。这种设计不仅降低新手医生的焦虑，也减少老手因疲劳导致的疏漏。

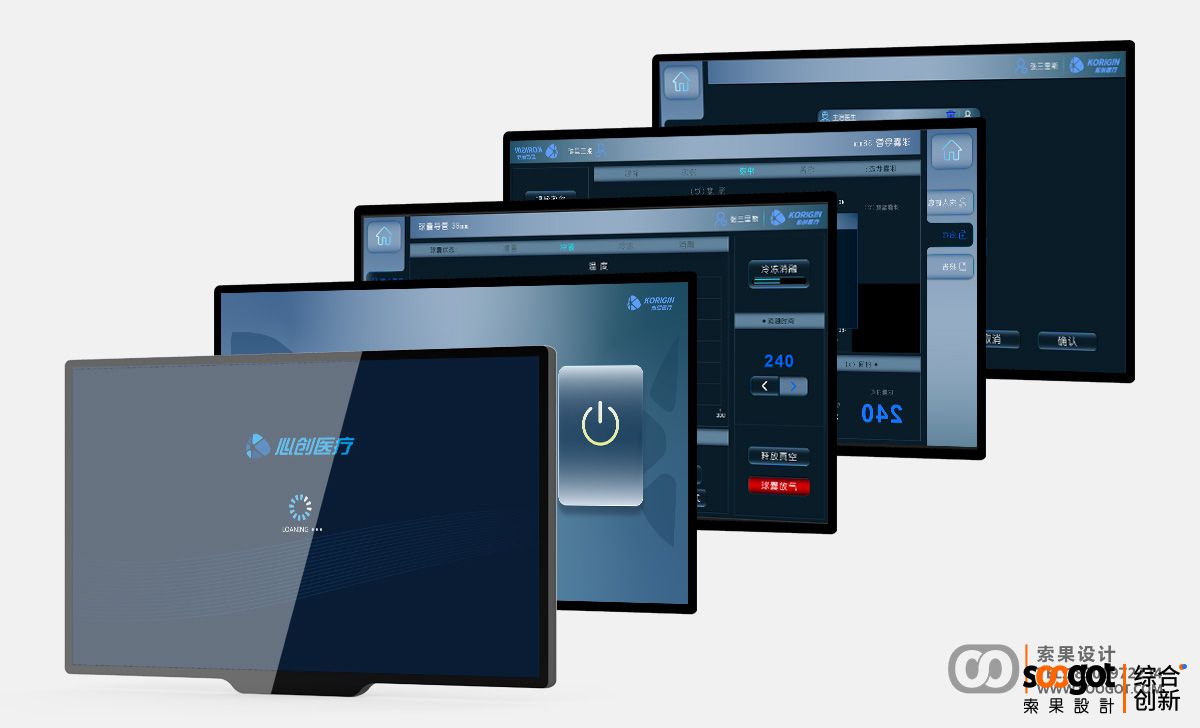

射频消融仪类用户界面UI设计

五、 数据记录与报告：可追溯的“黑匣子”

每台射频消融手术的参数和操作过程，都应是可追溯的。UI必须内置“手术记录”功能，自动保存：患者ID、手术时间、预设参数（功率/温度/时间）、实时曲线数据（每5秒记录一次）、医生手动调节日志（何时增加功率等）、异常报警事件。术后，医生可从设备中调出任一手术记录，回放曲线图，并生成报告。

报告格式应简洁，包含核心数据汇总（总消融时间、平均功率、最高温度、阻抗变化范围）以及曲线缩略图，支持USB导出为PDF或CSV。同时，界面应允许医生添加文字备注（如“消融后见局部碳化，建议降低功率”）。这些数据不仅是临床研究的宝贵资料，也是医疗纠纷时的重要依据。没有完整记录的UI，是不负责任的UI。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：索果设计

结语

射频消融仪的UI设计，核心在于“精准、安全、全程可追溯”。它要让医生在手术中快速掌握关键参数，用趋势曲线预警风险，用流程引导避免遗漏，用数据记录守住合规底线。界面不需要花哨的动画，但必须稳如磐石；不需要炫酷的交互，但必须防错容错。当医生专注于手中的消融针和影像下的病灶时，一个好的UI应该像一位沉默可靠的助手，不抢戏，但绝不掉链子。
